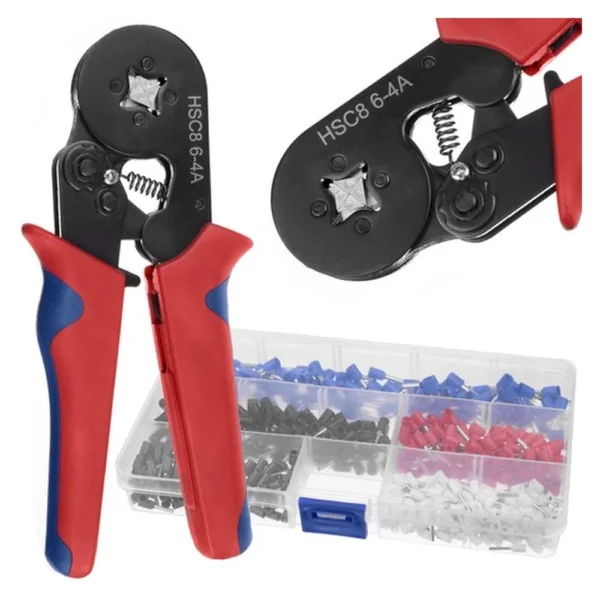

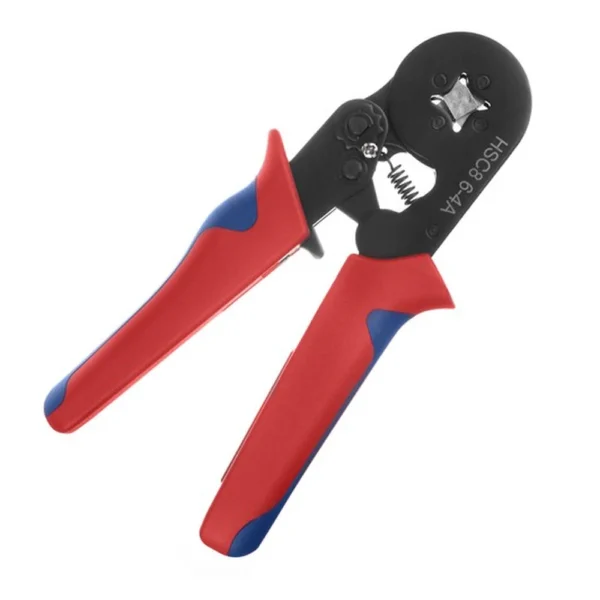

Antgalių užspaudimo replės 0,25–10 mm², 175 mm + 500 antgalių – Bigstren 13586

Antgalių užspaudimo replės Bigstren 13586 – 0,25–10 mm² laidų antgaliams

Antgalių užspaudimo replės Bigstren 13586 skirtos įvoriniams laidų antgaliams užspausti ant daugiagyslių laidų. Įrankio darbo diapazonas – nuo 0,25 iki 10 mm², todėl vienomis replėmis galima dirbti su skirtingo skerspjūvio laidais atliekant elektros instaliacijos, remonto, automobilių elektros ar kitus montavimo darbus.

Replėse naudojama keturkampė užspaudimo matrica ir reketinis mechanizmas. Įdėjus tinkamo dydžio antgalį, matrica prisitaiko prie jo skersmens ir spaudžia jį iš keturių pusių. Taip daugiagyslio laido galas suformuojamas tvarkingai ir jį patogiau jungti prie tam pritaikyto gnybto.

Kodėl daugiagysliam laidui naudojamas įvorinis antgalis?

Daugiagyslį laidą sudaro daug plonų metalinių gyslelių. Nuėmus izoliaciją jos gali išsiskleisti, todėl laidą ne visada patogu įvesti į gnybtą ar kontaktą.

Įvorinis antgalis apgaubia paruoštą laido galą. Užspaudus jį tinkamomis laidų antgalių užspaudimo replėmis, atskiros gyslelės laikomos kartu ir gaunamas kompaktiškesnis laido galas.

Svarbu antgalį parinkti pagal konkretaus laido skerspjūvį ir jungties gamintojo reikalavimus. Per mažas arba per didelis antgalis nėra tinkamas sprendimas vien todėl, kad jį fiziškai galima įdėti į reples.

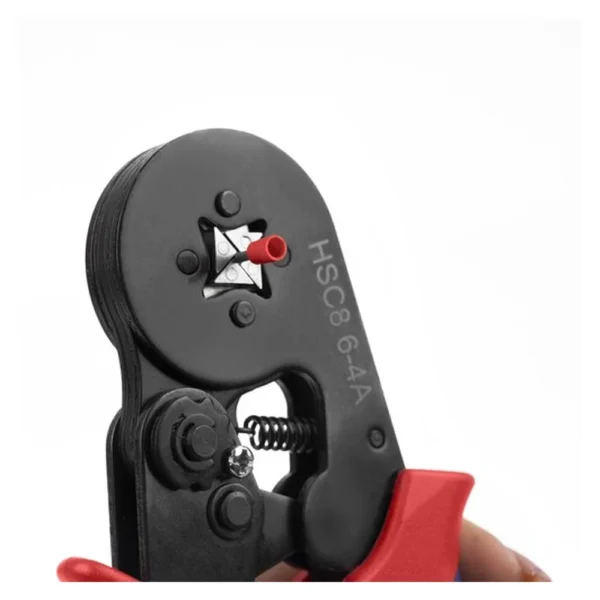

Keturkampė užspaudimo matrica

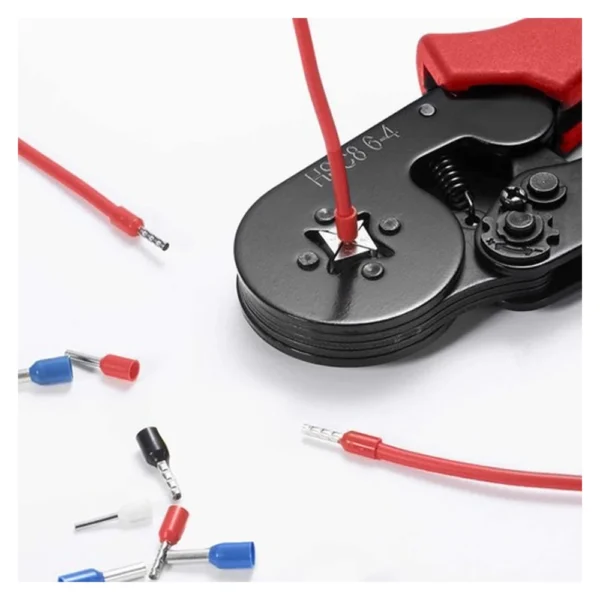

Bigstren 13586 naudojama keturkampė užspaudimo matrica. Užspaudimo metu antgalis formuojamas iš keturių pusių, o matrica automatiškai prisitaiko prie naudojamo antgalio dydžio replių darbiniame diapazone.

Todėl nereikia kiekvienam antgalio dydžiui rankiniu būdu rinktis atskiros matricos angos. Tai ypač patogu, kai darbo metu naudojami keli skirtingi laidų skerspjūviai.

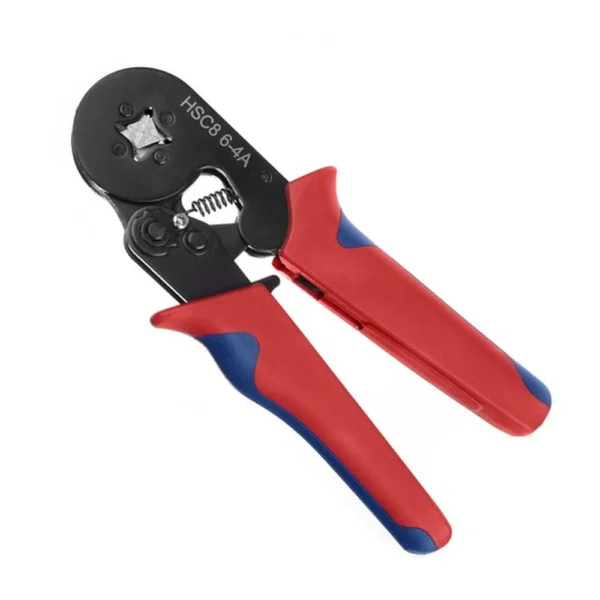

Reketinis mechanizmas padeda kontroliuoti užspaudimą

Antgalių presavimo replės turi reketinį mechanizmą. Spaudžiant rankenas mechanizmas juda etapais, todėl užspaudimą galima atlikti kontroliuojamu judesiu.

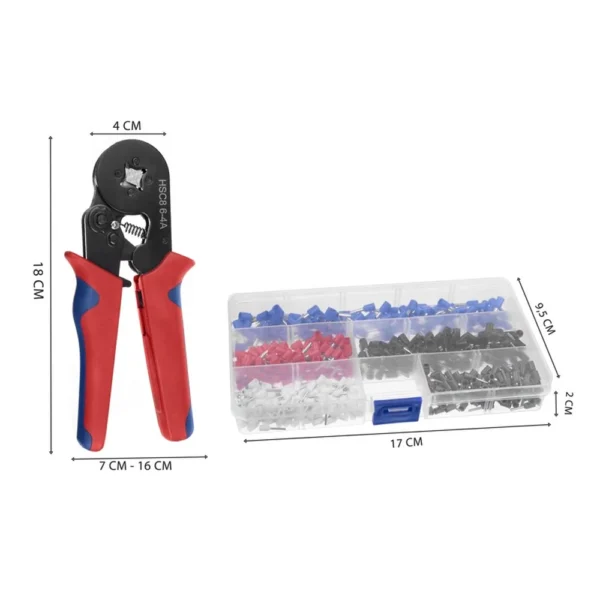

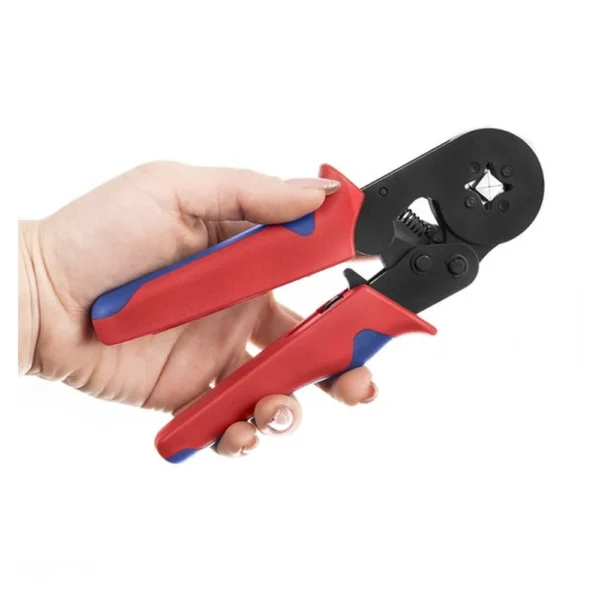

Ergonomiškos gumuotos rankenos padeda stabiliai laikyti maždaug 175 mm ilgio įrankį. Tokia konstrukcija praktiška tiek atliekant pavienius remonto darbus, tiek ruošiant daugiau laidų iš eilės.

0,25–10 mm² darbo diapazonas

Pačių replių užspaudimo diapazonas yra 0,25–10 mm². Tai reiškia, kad įrankį galima naudoti su įvairaus dydžio tinkamais įvoriniais antgaliais šiame intervale.

Svarbu nepainioti replių darbo diapazono su komplekte pateikiamų antgalių dydžiais. Rinkinyje yra 0,5–2,5 mm² antgaliai. 4, 6 ar 10 mm² antgalius, jei jų prireiktų, reikia įsigyti atskirai.

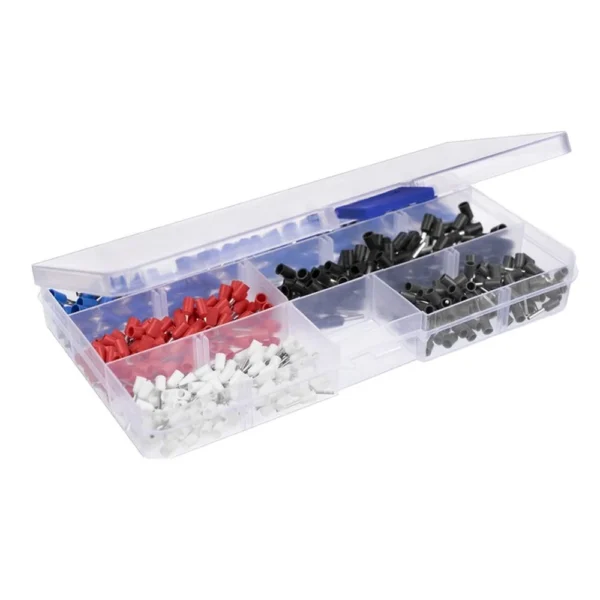

500 laidų antgalių organizatoriuje

Kartu su replėmis pateikiamas 500 įvorinių laidų antgalių rinkinys. Jie sudėti į atskirus skaidraus organizatoriaus skyrelius, todėl skirtingų dydžių antgalius paprasčiau laikyti ir greitai pasirinkti darbo metu.

• 0,5 mm² – 100 vnt.;
• 0,75 mm² – 100 vnt.;
• 1,0 mm² – 100 vnt.;
• 1,5 mm² – 100 vnt.;
• 2,5 mm² – 100 vnt.

Iš viso komplekte yra 500 antgalių ir 5 skirtingi dydžiai.

Kaip naudoti antgalių užspaudimo reples?

1. Pagal laido ir jungties reikalavimus pasirinkite tinkamo skerspjūvio įvorinį antgalį.
2. Pašalinkite reikiamo ilgio laido izoliaciją nepažeisdami metalinių gyslelių.
3. Įstatykite daugiagyslio laido galą į antgalį.
4. Antgalį įdėkite į replių užspaudimo matricą.
5. Spauskite rankenas, kol reketinis mechanizmas užbaigs užspaudimo ciklą.
6. Patikrinkite, ar antgalis laikosi tvirtai ir laido gyslelės nėra išsikišusios.

Visada vadovaukitės konkretaus laido, antgalio ir jungiamo elektros įrenginio gamintojo reikalavimais.

Kur pravers replės laidų antgaliams?

Replės laidų antgaliams gali būti naudojamos įvairiems elektros ir montavimo darbams:

• elektros instaliacijai;
• elektros skydų ir valdymo spintų laidams;
• automobilių ir kitos technikos elektros instaliacijai;
• elektronikos bei elektros įrangos remontui;
• dirbtuvėms ir garažui;
• buitiniams remonto darbams;
• „pasidaryk pats“ projektams.

Kitus matavimo ir remonto įrankius galite rasti PigiauGrybų elektronikos ir įrankių kategorijoje.

Bigstren 13586 replės – techniniai duomenys

Komplektacija

• 1 × Bigstren 13586 antgalių užspaudimo replės;
• 100 × 0,5 mm² antgalių;
• 100 × 0,75 mm² antgalių;
• 100 × 1,0 mm² antgalių;
• 100 × 1,5 mm² antgalių;
• 100 × 2,5 mm² antgalių;
• 1 × skaidrus antgalių organizatorius.

Dažniausiai užduodami klausimai

Kokiems antgaliams skirtos antgalių užspaudimo replės?

Bigstren 13586 skirtos įvoriniams laidų antgaliams, kurių skerspjūvis patenka į 0,25–10 mm² replių darbo diapazoną.

Ar replės automatiškai prisitaiko prie antgalio dydžio?

Taip. Keturkampė užspaudimo matrica darbo diapazone prisitaiko prie naudojamo antgalio dydžio, todėl nereikia kiekvienam dydžiui pasirinkti atskiros matricos angos.

Ar komplekte tikrai yra 500 antgalių?

Taip. Rinkinyje yra po 100 vnt. penkių dydžių – 0,5, 0,75, 1,0, 1,5 ir 2,5 mm² – iš viso 500 antgalių.

Ar komplekte yra 6 ir 10 mm² antgalių?

Ne. Pačios replės veikia iki 10 mm² diapazone, tačiau kartu pateikiami antgaliai yra 0,5–2,5 mm². Didesnius tinkamus antgalius reikia įsigyti atskirai.

Ar šios replės tinka automobilių elektros darbams?

Taip, jas galima naudoti tinkamiems įvoriniams laidų antgaliams užspausti atliekant automobilių bei kitos technikos elektros instaliacijos ir remonto darbus.

Kuo naudingas reketinis mechanizmas?

Reketinis mechanizmas leidžia užspaudimą atlikti nuosekliu rankenų judesiu ir padeda kontroliuoti visą užspaudimo ciklą.
